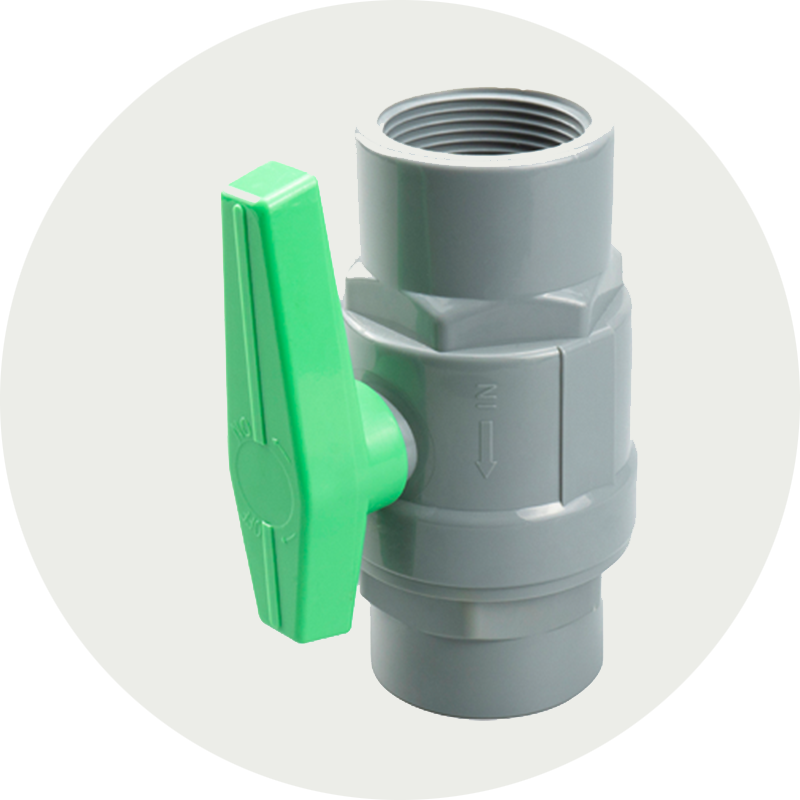

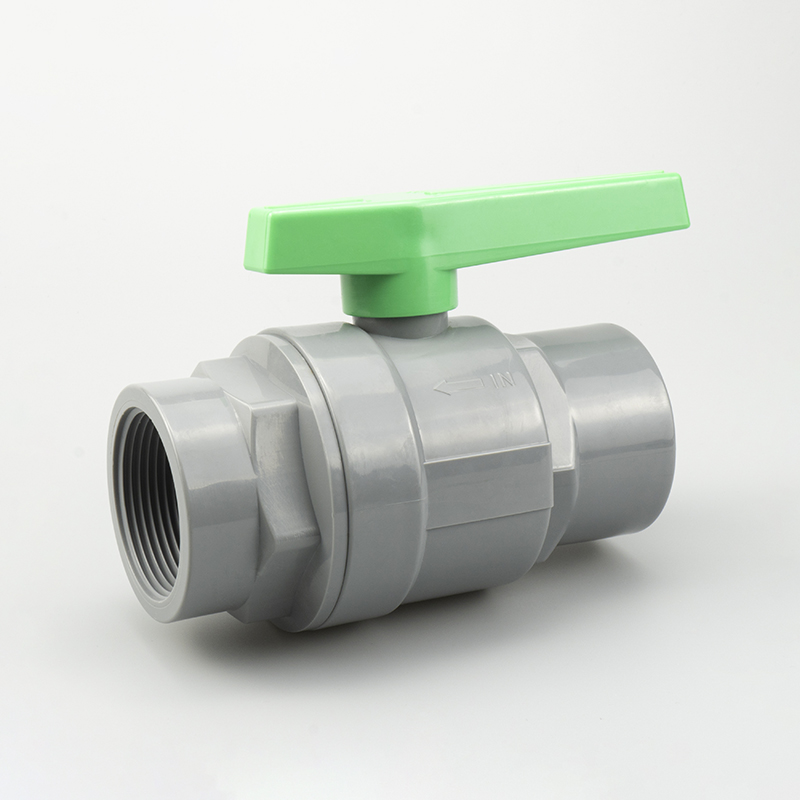

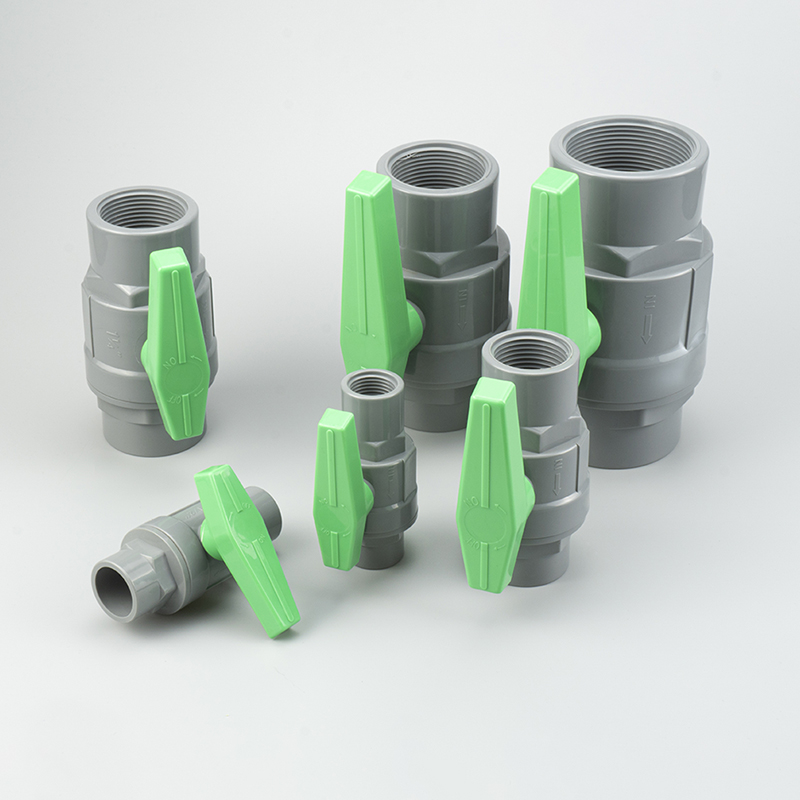

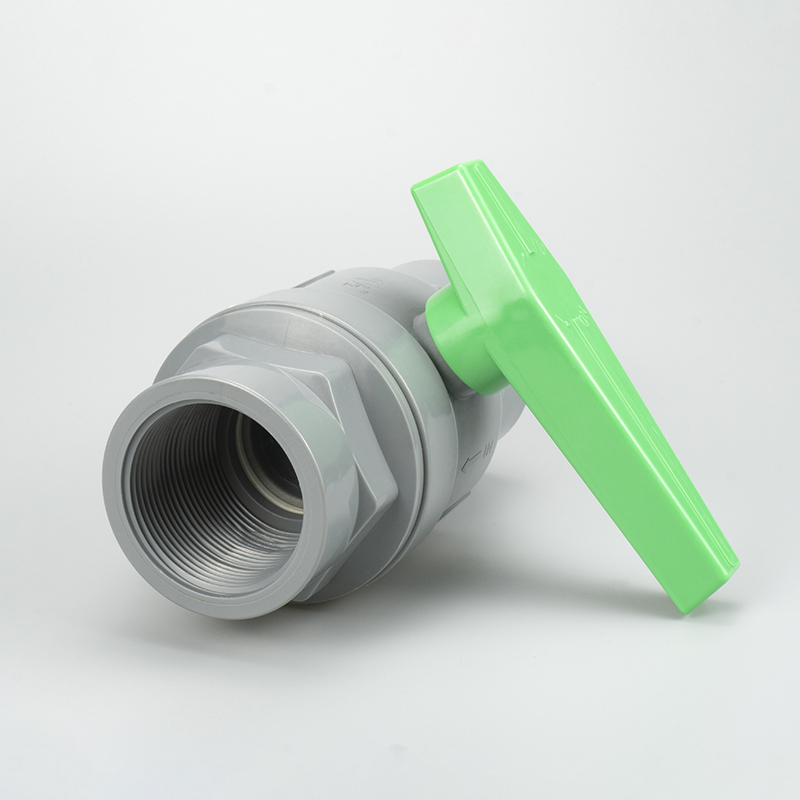

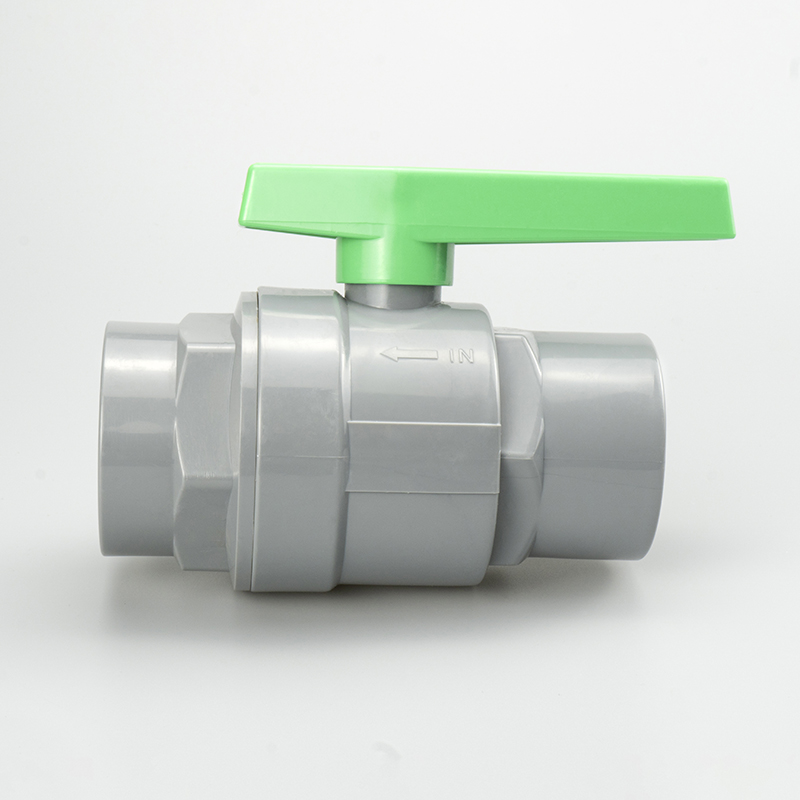

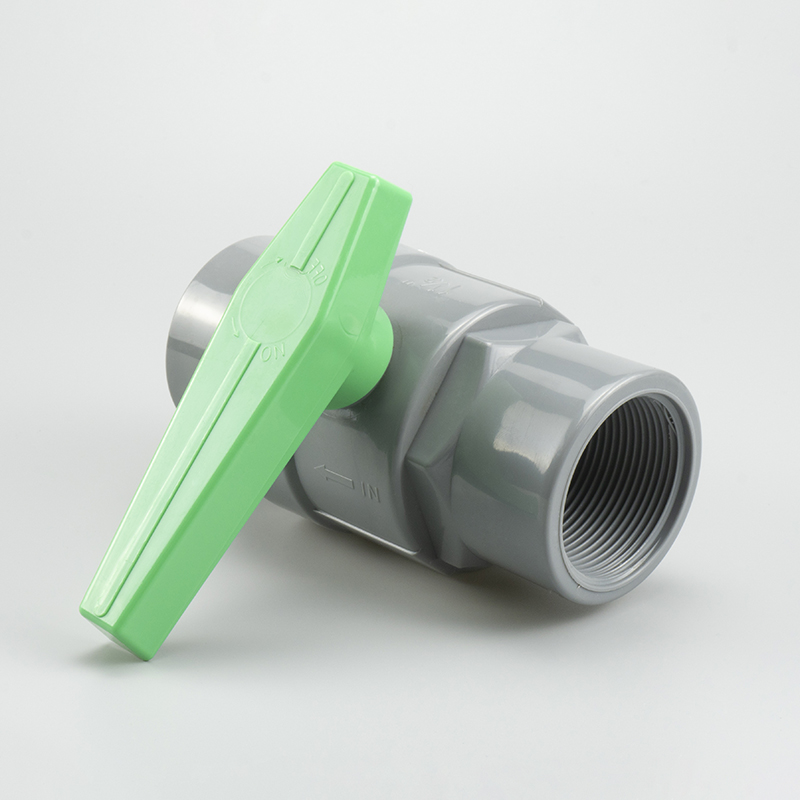

ئەڭ سۈپەتلىك PVC توپ كلاپان تۇرۇبا زاپچاسلىرى يېشىل رەڭلىك سۇلياۋ تۇتقۇچ داتلاشماس پولات تۇتقۇچ بىلەن ئىككى پارچە توپ كلاپان.

ئەڭ سۈپەتلىك PVC توپ كلاپان تۇرۇبا زاپچاسلىرى يېشىل رەڭلىك سۇلياۋ تۇتقۇچ داتلاشماس پولات تۇتقۇچ بىلەن ئىككى پارچە توپ كلاپانى 3M كلاپانلىق ئالاھىدە رەسىم
  • ئەڭ سۈپەتلىك PVC توپ كلاپان تۇرۇبا زاپچاسلىرى يېشىل رەڭلىك سۇلياۋ تۇتقۇچ داتلاشماس پولات تۇتقۇچ بىلەن ئىككى پارچە توپ كلاپان.
  • ئەڭ سۈپەتلىك PVC توپ كلاپان تۇرۇبا زاپچاسلىرى يېشىل رەڭلىك سۇلياۋ تۇتقۇچ داتلاشماس پولات تۇتقۇچ بىلەن ئىككى پارچە توپ كلاپان.
  • ئەڭ سۈپەتلىك PVC توپ كلاپان تۇرۇبا زاپچاسلىرى يېشىل رەڭلىك سۇلياۋ تۇتقۇچ داتلاشماس پولات تۇتقۇچ بىلەن ئىككى پارچە توپ كلاپان.
  • ئەڭ سۈپەتلىك PVC توپ كلاپان تۇرۇبا زاپچاسلىرى يېشىل رەڭلىك سۇلياۋ تۇتقۇچ داتلاشماس پولات تۇتقۇچ بىلەن ئىككى پارچە توپ كلاپان.
  • ئەڭ سۈپەتلىك PVC توپ كلاپان تۇرۇبا زاپچاسلىرى يېشىل رەڭلىك سۇلياۋ تۇتقۇچ داتلاشماس پولات تۇتقۇچ بىلەن ئىككى پارچە توپ كلاپان.
  • ئەڭ سۈپەتلىك PVC توپ كلاپان تۇرۇبا زاپچاسلىرى يېشىل رەڭلىك سۇلياۋ تۇتقۇچ داتلاشماس پولات تۇتقۇچ بىلەن ئىككى پارچە توپ كلاپان.

قىسقىچە چۈشەندۈرۈش:


  • چوڭلۇقى:1/2 "- 4"
  • بىرلەشمە ئاخىرلىشىش:Socket (ANSI / DIN / JIS / BS)
    تېما (NPT / BSPT)
  • خىزمەت بېسىمى:1/2 "- 2" PN16 = 232PSI
    2-1 / 2 "- 4" PN10 = 150PSI

    • مەھسۇلات تەپسىلاتى

    سوئال

    مەھسۇلات خەتكۈچلىرى

    زاپچاس ماتېرىيالى

    ماتېرىيالنىڭ ئۆلچىمى

    ياق. Part ماتېرىيال QTY
    1 BODY UPVC 1
    2 STEM O-Ring EPDM, FPM (NBR) 1
    3 STEM POM 1
    4 BALL ABS PLATING CHROM 1
    5 SEAT SEAL TPE, TPVC, TPO 2
    6 HANDLE PVC / ABS 1



    مودېل چوڭلۇقى پارامېتىر سېلىشتۇرۇش جەدۋىلى

    DIMENSION بىرلىك
    MODEL DN 15 20 25 32 40 50 65 80 100
    SIZE 1/2 " 3/4 " 1" 1-1 / 4 " 1-1 / 2 " 2" 2-1 / 2 " 3" 4" Inch
    thd./in NPT 14 14 11.5 11.5 11.5 11.5 8 8 8 mm
    BSPT 14 14 11 11 11 11 11 11 11 mm
    JIS I 20 20 24 26 30 31 45 48 53 mm
    d1 22.3 26.3 32.33 38.43 48.46 60.56 76.6 89.6 114.7 mm
    d2 21.7 25.7 31.67 37.57 47.54 59.44 75.87 88.83 113.98 mm
    ANSI I 18 20 24 26 30 31 45 48 53 mm
    d1 21.54 26.87 33.65 42.42 48.56 60.63 73.38 89.31 114.76 mm
    d2 21.23 26.57 33.27 42.04 48.11 60.17 72.85 88.7 114.07 mm
    DIN I 18 20 24 26 30 31 45 48 53 mm
    d1 20.3 25.3 32.3 40.3 50.3 63.3 75.3 90.3 110.4 mm
    d2 20 25 32 40 50 63 75 90 110 mm
    d 15 19 24 30 34 45 55 70 85 mm
    H 37 55 66 73 81 91 99 121 134 mm
    A 68 80 94 100 110 136 170 210 236 mm
    L 77 91 103 111 123 146 178 210 255 mm
    D 32 37.5 44 52 60 74 93 110 135 mm
